3G/HD-SDI에서 섬유 변환기

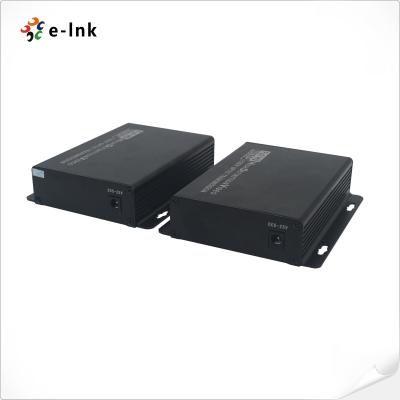

3G/HD-SDI에서 섬유 변환기 장점 ∙각 채널은 8 채널 오디오 임베디드를 포함 ∙신호 무결성을 보장하기 위한 자동 케이블 평형 ∙자동 재 잠금 270Mbit/s - 1.48Gbit/s - 3Gbit/s ∙HD-SDI 카메라 시스템과 직접 호환된다 ∙장거리 전송 능력 최소 10km (6.2마일), 최대 80km ∙터미널 블록 전력 입력; 핫스프래치 및 핫 플러그; ∙완전 디지털 압축되지 않은 방송 레벨 전송; ∙슈퍼 옵틱 동적 범위 및 조절이 없습니다. ∙광섬유 WDM/CWDM/DWDM 기술 ∙1000M 광섬유 전송, 쉽게 업데이트; ∙다양한 환경에 적응할 수 있는 산업용 온도 범위 (-40°C~+85°C) 전반적인 설명 LNK-HD-110 &LNK-3G-110 시리즈 3G/HD-SDI 섬유 변환기1채널 3G를 지원합니다./HD-SDI비디오(음성 내장) & RS422/485 데이터를 역전광섬유 케이블을 통해 전송되는 신호,그리고 3G를 통해 신호를 감시합니다/HDSDI 루프 출력, E-Link 3G/HD- SDI 비디오 오버 파이버 컨버터에는 1080P 3G를 위한 하나의 송신기와 하나의 수신기가 포함되어 있습니다/HD- SDI 신호   기술 지표 광섬유 인터페이스                                                                   섬유 인터페이스 S성체FC 전송 거리 550m-20Km 파장 1310nm/1550nm 비디오 비디오 인터페이스 BNC 비디오 입력/출력 임피던스 75Ω 비디오 입력/출력 전압 전형적인: 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp 비디오 비트 속도 최대 3.2Gb/s 이득 차이 (10%)∙90% APL) < 1% 비디오 SDI 표준 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) SMPTE425M3Gb/s 매핑 (SDI) SMPTE424M 3Gb/s 직렬 인터페이스 ((3G-SDI 데이터 물리적 인터페이스 산업 표준 나사 터미널 데이터 타입 RS422/RS485 역방향 주파수/비율 지원 RS422용 최대 115200bps RS485에 최대 57600bps BER <10 ̊9 전기 전원 어댑터 DC 5~25V 전력 소비 <5W LED 표시기 P/S 전원 공급 DAT 데이터 기계식 크기 (LxWxH) 120 x105 x28 mm W8개 0.432배당 KG 껍질 알루미늄 케이스 장착 옵션 벽에 장착 환경 작업 온도 -20°C+70°C 저장 온도 -40°C+80°C 작업 습도 0~95% MTBF ≥100000시간 주문 정보 모델 설명 LNK-HD-11020 HD-SDI 파이버 변환기로 RS422 리버스 데이터와 루프 아웃, SMF,FC 섬유 커넥터20KM, 송신기와 수신기를 포함하여, 쌍으로 사용 LNK-3G-11020 3G-SDI 파이버 변환기로 RS422 리버스 데이터와 루프 아웃, SMF,FC 섬유 커넥터20KM, 송신기와 수신기를 포함하여, 쌍으로 사용 적용
