SD/HD/3G-SDI + RS485/RS422/RS232 데이터 + 10/100M 이더넷

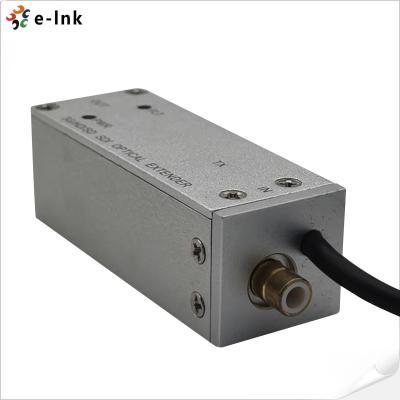

SD/HD/3GSDI +RS485/RS422/RS232 데이터 + 10/100M 이더넷 끝섬유 변환기 장점 난파장 범위는 1310nm, 1550nm 및 16 가지 다른 종류의 CWDM 파장 (ITU-T G를 준수합니다.694.2) 난자동 케이블 평형, 3.2 Gb/s 이하의 모든 속도에 사용된다 (Belden 1694A); 난LED 상태 표시, 작업 조건 모니터링 난비디오 재생을 지원합니다 난지원 SFP 트랜시버 핫 플러그 난최대 작업 속도는 3.2Gb/s입니다. 난SMPTE 292M (2.9Gb/s) 클럭 복구 난플러그 앤 플레이 제품으로 SD-SDI / HD-SDI / 3G-SDI 가족 디지털 비디오 인터페이스를 단일 섬유로 전송할 수 있습니다. 난SDI 비디오 형식 지원:625/25 PAL ,525/29.97 NTSC ,525/23.98 NTSC,720p50,720p5994 ,1080P 23.98/24/30/50/60,1080i 23/24/30/50/59.94 전반적인 설명 E-Link의 SDI SD / HD / 3G 비디오 디지털 광 변환기는 국제 선진 디지털 기가비트 광섬유 전송 기술을 채택합니다.이 표준은 압축되지 않은 전송에 사용됩니다., 텔레비전 시설 내에서 암호화 된 디지털 비디오 신호 (선택적으로 내장 된 오디오 및 / 또는 시간 코드 포함) 를; 그들은 또한 데이터를 패키지화하기 위해 사용될 수 있습니다.LN K-HD-SDI 광섬유 장치는 광섬유 케이블을 통해 큰 거리에 신호를 전달 할 수 있습니다. HD SDI 비디오 신호는 왜곡되지 않은 단일 섬유를 통해 전송 될 수 있습니다.고품질, 장거리 전송.이 비디오 광선 변환기 시리즈는 안정적인 성능, 명확한 이미지 품질, 그리고 높은 안정성 LED 상태 표시 장치의 몸에서 장치의 작동 상태를 시각적으로 관찰 할 수 있습니다. 동시에, 스위치 값, 전압, 작동 상태 및 다른 역용 신호 정보는 RS485 데이터에 의해 제어 될 수 있습니다. 이것은 다른 고객의 요청에 따라 우리의 장치를 더 유연하게 만듭니다.이 제품에 대한 가능한 응용 프로그램예를 들어: 지능형 교통 모니터링 시스템 보안 시스템 학교 네트워크 산업 모니터링 (전력, 화학, 강철, 석유, 철도 및 기타) 군사 모니터링 (고장, 국경, 경비원들, TV 프로그램 전송 시스템. 경기장 (Live HD 비디오, 오디오 전송).   기술 지표 섬유광학표면: 섬유 인터페이스 단순LC 전송 거리 550m-120Km(SFP 트랜시버에 따라) 파장 1310 nm /1550 nm(SFP 트랜시버에 의존) 비디오 비디오 인터페이스 BNC 비디오 입력/출력ut 임피던스 75오 비디오 입력/출력 전압 전형적인: 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp 비디오 비트 속도 최대 3.2Gb/s 이득 차이 (10%)∙90% APL) < 1% 비디오 SDI 표준     270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) SMPTE425M3Gb/s 매핑 (SDI) SMPTE424M 3Gb/s 직렬 인터페이스 ((3G-SDI 데이터 물리적 인터페이스 산업 표준 나사 터미널 데이터 타입 RS485/RS422/RS232/맨체스터 주파수/비율 지원 0~400Kbps 이더넷 항구 10/100 베이스-T, RJ-45 커넥터 작업 모드 풀 듀플렉스/반 듀플렉스 데이터 비율 10 Mbps 및 100 Mbps 이더넷 (자동 적응) 전원 공급  전원 어댑터 AC 100-240V에서 DC 5V 2A 전력 소비 3W D임센션 크기 166*28*105MM 운송중량 1.1kg/쌍 (외부 전원 어댑터와 패키지 상자를 포함) 환경  작업 T온도 -40°C +80°C 저장온도 -40°C +85°C 작업 습도 0~95% MTBF ≥100000시간
