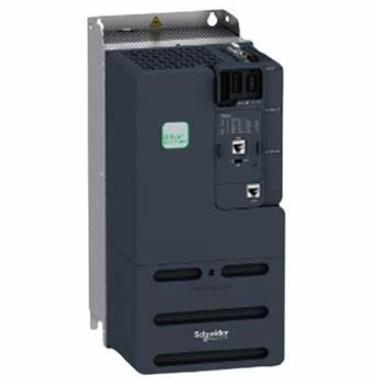

슈나이더 ATV340U55N4 변속 드라이브 알티바르 기계 ATV340 5.5kW 중량 400V 3단계

가격	USD$440
MOQ	1
배달 시간	3-4weeks
상표	Schneider
원산지	중국
Certification	CE
모델 번호	ATV340U55N4
포장에 대한 세부 사항	카튼
지불 조건	L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램

제품 세부 정보

제품 사양

Brand Name	Schneider	모델 번호	ATV340U55N4
Certification	CE	원산지	중국
최소 주문량	1	Price	USD$440
지불 조건	L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램	배달 시간	3-4weeks
포장에 대한 세부 사항	카튼	제품의 범위	Altivar 기계 ATV340
제품 또는 컴포넌트 형식	가변속구동	제품별 애플리케이션	기계
변종	표준 버전

제품 설명

사양

주요
제품군	알티바르 머신 ATV340
제품 또는 부품 유형	변속속기
제품별 적용	기계
변수	표준 버전
장착 모드	캐비닛 마운트
통신 항구 프로토콜	모드버스 시리즈
옵션 카드	통신 모듈, Profibus DP V1 통신 모듈, 프로핀 통신 모듈, 디바이스넷 통신 모듈, CANopen 통신 모듈, EtherCAT
단계	3단계
공급 빈도	50...60 Hz +/- 5%
[Us] 등급 공급 전압	380...480V - 15...10%
명목 출력 전류	12.7 A
모터 전력 kW	7.5kW 정상용량 5.5 kW 중용
최고 구마력	10마력 정상용량 7마력 가중용
EMC 필터	C3급 EMC 필터 통합
IP 보호 수준	IP20

추가
디스크리트 입력 번호	5
디스크리트 입력 타입	PTI는 펄스 입력으로 프로그래밍 할 수 있습니다. 0 ~ 30 kHz, 24 V DC 30 V) DI1...DI5 안전 토크 종료, 24 V DC 30 V) 3.5 kOhm 프로그래밍 가능
미리 설정된 속도의 수	16개의 미리 설정된 속도
디스크리트 출력 번호	2.0
디스크리트 출력 타입	프로그래밍 가능한 출력 DQ1, DQ2 30V DC 100mA
아날로그 입력 번호	1
아날로그 입력 타입	AI1 소프트웨어 구성 전류 0...20 mA 250 오hm 12 비트 AI1 소프트웨어로 구성 가능한 온도 탐사 또는 수면 레벨 센서 AI1 소프트웨어로 구성 가능한 전압 0...10 V DC 31.5 kOhm 12 비트 AI2 소프트웨어로 설정 가능한 전압 - 10...10 V DC 31.5 kOhm 12 비트
아날로그 출력 번호	1
아날로그 출력 타입	소프트웨어로 설정 가능한 전압 AQ1 0...10 V DC 470 오hm 10 비트 소프트웨어로 설정 가능한 전류 AQ1 10...20 mA 500 오hm 10 비트
리레 출력 번호	2
출력 전압
릴레이 출력 타입	리레 출력 R1A 릴레이 출력 R1C 100000 회전 릴레이 출력 R2A 릴레이 출력 R2C 100000 회전
최대 전환 전류	릴레이 출력 R1C 저항, cos phi = 1 3 A 250 V AC 릴레이 출력 R1C 저항, cos phi = 1 3 A 30 V DC 릴레이 출력 R1C 인덕티브, cos phi = 0.4 7 ms 2 A 250 V AC 릴레이 출력 R1C 인덕티브, cos phi = 0.4 7 ms 2 A 30 V DC 릴레이 출력 R2C 저항, cos phi = 1 5 A 250 V AC 릴레이 출력 R2C 저항, cos phi = 1 5 A 30 V DC 릴레이 출력 R2C 인덕티브, cos phi = 0.4 7 ms 2 A 250 V AC 릴레이 출력 R2C 인덕티브, cos phi = 0.4 7 ms 2 A 30 V DC
최소 전환 전류	릴레이 출력 R1B 5 mA 24 V DC 릴레이 출력 R2C 5 mA 24 V DC
물리적 인터페이스	2선 RS 485
커넥터 타입	1 RJ45
접근 방법	스레이브 모드버스 RTU
전송률	4.8kbit/s 9.6kbit/s 19.2kbit/s 38.4kbit/s
변속기 프레임	RTU
주소 수	1... 247
데이터 형식	8비트, 구성할 수 있는 홀수, 짝수 또는 짝수 없이
양극화 유형	임피던스 없이
4 쿼드런트 동작 가능	맞습니다
비동기 모터 제어 프로필	변동 토크 표준 최적화된 토크 모드 일정한 토크 표준
동시 모터 제어 프로필	영구 자석 모터 반발 모터
오염 정도	2 IEC 61800-5-1
최대 출력 주파수	0.599kHz
가속 및 저속 램프	0에서 분리해서 선형 조절이 가능합니다.01...9999 s S, U 또는 맞춤
모터 슬리프 보상	조정 가능 자동으로 충전하더라도 억제 할 수 있습니다. 영구 마그네트 모터 법에서는 사용할 수 없습니다.
전환 주파수	2...16kHz 조절 7... 16kHz, 감소 요인
명목 전환 주파수	4kHz
정지 상태로 브레이킹	DC 주입으로
브레이크 힐퍼 통합	맞습니다
선 전류	15.3 380V 정규용량) 12.2 480V 정규역량) 20.0 380V 가중용) 16.0 480V 가중용)
선 전류	20 A 380 V 가중용 전선 질식 없이) 16 A 480 V 가중 용량 선 질식 없이) 15.3 외부 선 질식 정상 부하로 380 V) 12.2 외부 선 질식 정상 부하로 480V) 11.6 외부 선 질식 가중 용량으로 380 V) 9.4 외부 선 질식 가중 용량으로 480V)
1단계당 최대 입력 전류	20.0 A
최대 출력 전압	480V
명백한 힘	12.1 kVA 480V 정상 충전) 13.3kVA 480V 중용)
최대 변속류	18.2 A 60 s 정상 작업) 19.1 A 60 s 무거운 용량) 22.3 A 2 s 정상 용량) 22.9 A 2s 중량용)
전기 연결	스크루 터미널 4...6mm2 DC 버스 스크루 터미널 02...2.5mm2 제어 스크루 터미널 15...6mm2 선측 스크루 터미널 15...6mm2 모터
전망 라인 (ISC)	22 kA
높은 과부하에서 기본 부하 전류	12.7 A
낮은 과부하에서 기본 부하 전류	16.5A
전력 소모량 W	자연 공류 134 W 380 V 4 kHz 중량) 강제 공류 134 W 380 V 4 kHz 중량) 자연 공류 164 W 380 V 4 kHz 정상 작업) 강제 공류 164 W 380 V 4 kHz 정상 작업)
전기 연결	DC 버스 나사 터미널 4...6 mm2 AWG 12...AWG 10 제어 스크루 터미널 02...2.5mm2 AWG 24...AWG 12 라인 사이드 스크루 터미널 15...6mm2 AWG 14...AWG 10 모터 스크루 터미널 15...6mm2 AWG 14...AWG 10
안전 기능으로 안전 제한 속도 (SLS)	맞습니다
안전 기능으로 안전 브레이크 관리 (SBC/SBT)	맞습니다
안전 기능으로 안전 작동 정지 (SOS)	거짓
안전 기능으로 안전 위치 (SP)	거짓
안전 기능으로 안전 프로그래밍 가능한 논리	거짓
안전 기능이 있는 안전 속도 모니터 (SSM)	거짓
안전 기능으로 안전 정지 1 (SS1)	맞습니다
안전 정지 2 (SS2)	거짓
안전 기능으로 안전 토크 종료 (STO)	맞습니다
안전 기능으로 안전 제한 위치 (SLP)	거짓
안전 기능으로 안전 방향 (SDI)	거짓
보호 유형	열 보호 모터 안전 모터 모터 패스 모터 열 보호 장치 안전 토크 과열 드라이브 초전류 드라이브 모터 단계와 지구 드라이브 사이의 출력 과류 모터 단계 드라이브 사이의 출력 과류 모터 단계와 지구 드라이브 사이의 단절 모터 단계 드라이브 사이의 단축 모터 패스 러스 드라이브 DC 버스 초전압 드라이브 전력 공급 라인 초전압 드라이브 공급 라인 저전압 드라이브 입력 공급 손실 드라이브 제한 속도 이상 운전 제어 회로 드라이브의 파기
너비	4.33 in (110.0 mm)
높이	10.63 in (270.0 mm)
깊이	9.21 in (234.0 mm)
순중량	6.39파운드 (미국) (2.9kg)
연속 출력 전류	16.5 4kHz 정상 작업 12.7 4kHz 중용기

환경
운영 고도
작동 위치	수직 +/- 10도
제품 인증	UL CSA TÜV EAC CT 틱
표시	CE
표준	IEC 61800-3 IEC 61800-5-1 IEC 60721-3 IEC 61508 IEC 13849-1 UL 618000-5-1 UL 508C
조립 스타일	용광기
전자기 호환성	전기 정전 방출 저항성 시험 레벨 3 IEC 61000-4-2 방사선 주파수 전자기장 면역 시험 레벨 3 IEC 61000-4-3 전기적 빠른 일시적/폭발 저항성 시험 레벨 4 IEC 61000-4-4 1.2/50μs - 8/20μs 급증 저항성 시험 레벨 3 IEC 61000-4-5 수행된 방사선 주파수 저항성 시험 레벨 3 IEC 61000-4-6
환경급 (운동 중)	IEC 60721-3-3에 따른 3C3급 IEC 60721-3-3에 따른 3S3급
충격을 받은 경우 최대 가속 (운동 중)	70m/s2 22ms
진동압의 최대 가속 (운동 중)	5m/s2 9...200 Hz
진동 부하의 최대 굴곡 (운동 중)	12~9 Hz에서 0.5mm
허용된 상대 습도 (운동 중)	EN 60721-3에 따른 3K5급
냉각 공기 부피	20077.44 Gal/hr (미국) (76.0 m3/h)
냉각 방식	강제공류
초전압 범주	3급
조절 루프	조절 가능한 PID 조절기
소음 수준	46.6 dB
오염 정도	2
대기 공기 운송 온도	-40~158 °F (-40~70 °C)
작동용 대기 온도	5~122 °F (~15~50 °C) 의 수직 위치로 122~140 °F (50~60 °C, 절감 요인 수직 위치)
저장용 대기 온도	-40~158 °F (-40~70 °C)
격리	전원 및 제어 단말기 사이

주문 및 배송 세부 사항
분류	US1CP4B22182
할인 스케줄	CP4B
GTIN	3606480966927
반환 가능성	아니
원산지	미국

포장 단위
단위 패키지 유형 1	PCE
패키지 1의 단위 수	1
패키지 1 높이	5.12인치 (13,000cm)
패키지 1 너비	14.57인치 (37,000cm)
패키지 1 길이	12.40인치 (31.500cm)
패키지 1 무게	8.20파운드 (미국) (3,720kg)
단위 패키지 유형 2	P06
패키지 2의 단위 수	10
패키지 2 높이	290.53인치 (75,000cm)
패키지 2 너비	230.62인치 (60.000cm)
패키지 2 길이	3150인치 (80,000cm)
패키지 2 무게	110.67파운드 (미국) (50.200kg)
