RVP-E 시리즈 수냉각（의） 충돌 평벨트 스플라이서 분단식 콘베아 벨트 벌컨이저

가격	14,000.00 USD
MOQ	1 Set
배달 시간	7 days
상표	Running Machine
원산지	중국
Certification	CE/SGS
모델 번호	ZLJ-2000*830
패키징 세부 사항	나무상자
지불 기간	L/C (신용장), 전신환, 웨스턴 유니온, 머니그램, 인수 인도, D/P (지급도 조건)
공급 능력	500 Set/ Ｍ

제품 세부 정보

제품 사양

Brand Name	Running Machine	모델 번호	ZLJ-2000*830
Certification	CE/SGS	원산지	중국
최소 명령량	1개 세트	Price	14,000.00 USD
지불 기간	L/C (신용장), 전신환, 웨스턴 유니온, 머니그램, 인수 인도, D/P (지급도 조건)	공급 능력	500 Set/ Ｍ
배달 시간	7일입니다	패키징 세부 사항	나무상자
재료	알루미늄 합금	애플리케이션	연결된 고무벨트 조인팅
HS는 코드화됩니다	84778000	냉각 시스템	수냉식 시스템
가열 시간	30 감독이 필요한 미성년자	냉각 시간	5 분
온도 조절 범위	0-200oC	타이밍 조정 범위	0-99min
경화 온도	145ºC	식자재원산지정보	중국
중량	약 1300 킬로그램	맥스. 능력 압력	2.0Mpa

제품 설명

RVP-E 시리즈 분할 타입 수냉식 고무 벨트 스플라이서

RVP-E 시리즈인고 그것이 할 수 있는 것 :

RVP-E 단면별은 높은 안전 학년으로 균일 압력 백과 알루미늄 / 강철 볼트와 우수한 알루미늄 평판과 보를 가지고 있습니다.

이 벨트 연결 / 스플라이스 시스템은 설정에 가지고 다닐 수 있고 쉽고 사이트에서 제거하기를 계획했습니다. 우리는 모든 크기에 제조하고 최고 1.8까지 Mpa를 압박할 수 있거나, 더 다른 직물 벨트와 스틸코드 벨트를 요구했습니다.

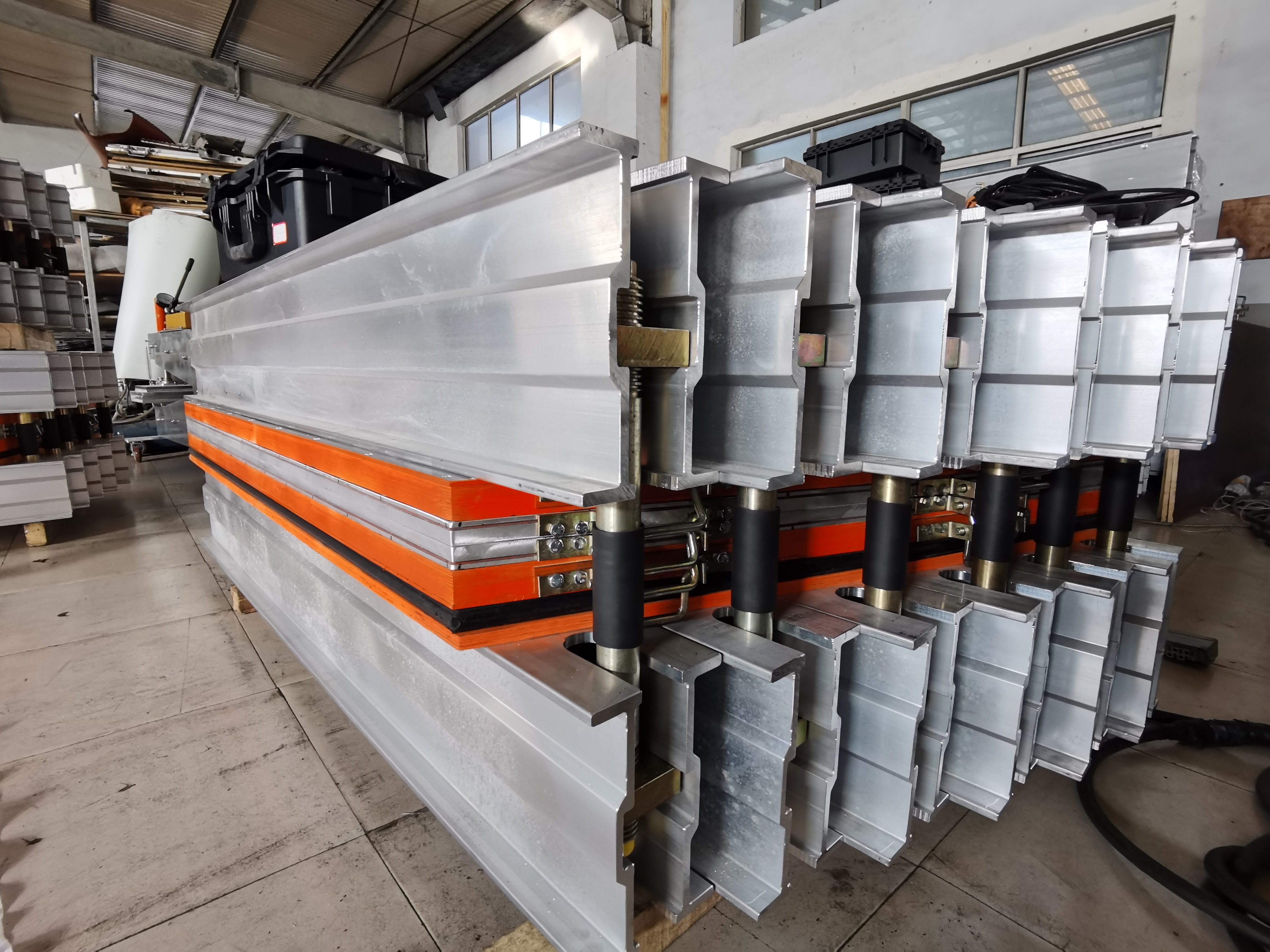

부분적 경화 프레스 RVP-E

Ｅ 종류 대들보, 1 종류의 유력한 경화제와 신형 경화 프레스는 새로운 디자인 요소를 사용하고 수준 가열 평판과 컨트롤러로 탄력적 압력백, 가로전동대를 포함합니다. 캐나다 브랜드 유사 제품으로부터 배우세요.

기술적인 매개 변수

수압 에어백 (또한 기압을 이용할 수 있는 ) 100PSI를 요구하며, 1.8Mpa/2.0Mpa에 달하는, 직물과 강심 벨트를 위해 200PSI 기타 등등 면압.
직사각형 형태 90', 마름모꼴 16' 42' 또는 22에' 이용할 수 있습니다
압력백에 의한 균일한 압력 분포
200 p.s.i. (14 킬로그램 / 센티미터 제곱.) 유닛은 보통 강철 코드 컨베이어 벨팅을 하곤 했습니다
다른 가열 플래튼 크기와 조합.
비수성이 압력 매체로서 사용됩니다
최대에 달하는 압력 조정식. 70 N/cm2 (7 bar/100 PSI)
가열 시간을 단락시키세요
수냉식 시스템은 부족한 냉각 시간 동안 돌출성형 냉각 수로로 설비했습니다
최적화된 압력과 온도 분포

가열 플래튼의 급 : 22 도 바이어스각 또는 16 도, 20 도, 사각형과 다른 도는 선택적입니다.
전원접압 : 380V. 660V. 525V480V. 440V. 415V. 400V 또는 220V
경화 온도 :145C (조정할 수 있는 0~200C)
템페라처-라이징 시간 (정상 온도에서부터 경화 온도) : 단지 25 분이 다른 상황에 따르고 실제로, 일반이 조건을 붙이건데, 약 20 감독이 필요한 미성년자입니다.
사용 압력이 냉방, 냉각 시간 동안 단지 5 감독이 필요한 미성년자 (145에서 75 도까지 식) 펌핑하는 때인 개선된 냉각 시스템

RVP 시리즈 벨트 연결 경화 장치의 상술 스틸코드 컨베이어 벨팅을 접합하는데 적합한 100 PSI (7kg / 센티미터 제곱.) 유닛
모델 수		맥스 벨트 폭 (안에)		평판 차원						맥스 접합 길이		스패너 바				수량 볼트 / 핵심 조립.	주요 성분 중량
		맥스 벨트 폭 (안에)		A(mm)		B(mm)		C(mm)		맥스 접합 길이		수량	타입	길이			평판	바	Bolt/ 핵심 조립.	전체 중량
		에	밀리미터	에	밀리미터	에	밀리미터	에	밀리미터	에	밀리미터	수량	타입	에	밀리미터		킬로그램	킬로그램	킬로그램	킬로그램
RVP	1930	24	610	19	480	30	760	28	705	13	330	2개 세트	EA	42	1065	4	25	24	8	225
RVP	1937	30	760	19	480	37	940	34	870	13	330	2개 세트	EA	49	1245	4	31	28	8	255
RVP	1943	36	915	19	480	43	1090	40	1015	13	330	2개 세트	EA	55	1395	4	36	31	8	281
RVP	2643	36	915	26	660	43	1090	40	1015	20	510	3개 세트	EA	55	1397	6	49	31	8	405
RVP	2843	36	915	28	710	43	1090	40	1015	22	560	3개 세트	EA	55	1397	6	53	31	8	416
RVP	3343	36	915	33	840	43	1090	40	1015	27	685	4개 세트	EA	55	1397	8	62	31	8	522
RVP	3743	36	915	37	940	43	1090	40	1015	31	785	4개 세트	EA	55	1397	8	70	31	8	544
RVP	1950	42	1065	19	480	50	1270	46	1175	13	330	2개 세트	EA	62	1574	4	42	35	8	311
RVP	2850	42	1065	28	710	50	1270	46	1180	22	560	3개 세트	EA	62	1574	6	61	35	8	461
RVP	3350	42	1065	33	840	50	1270	46	1180	27	685	4개 세트	EA	62	1574	8	72	35	8	579
RVP	4250	42	1065	42	1065	50	1270	46	1180	36	915	5개 세트	EA	62	1574	10	92	35	8	722
RVP	2856	48	1220	28	710	56	1420	52	1320	13	330	2개 세트	EA	68	1727	4	47	38	8	336
RVP	3756	48	1220	37	940	56	1420	52	1320	22	560	3개 세트	EA	68	1727	6	69	38	8	499
RVP	4256	48	1220	42	1065	56	1420	52	1320	31	785	4개 세트	EA	68	1727	8	91	38	8	655
RVP	2656	48	1220	26	660	56	1420	52	1320	36	915	5개 세트	EA	68	1727	10	103	38	8	783
RVP	3358	48	1220	33	840	58	1475	54	1370	20	510	3개 세트	EA	70	1778	6	66	39	8	498
RVP	3758	48	1220	37	940	58	1475	54	1370	27	686	4개 세트	EA	70	1778	8	84	39	8	643
RVP	4558	48	1220	45	1140	58	1475	54	1370	31	785	4개 세트	EA	70	1778	8	94	39	8	672
RVP	2858	48	1220	28	710	58	1475	54	1370	39	990	5개 세트	EA	70	1778	10	114	39	8	824
RVP	2862	54	1370	28	840	62	1575	57	1460	22	560	3개 세트	EA	74	1879	6	76	42	8	538

강철 코드 컨베이어 벨팅을 접합하는데 적합한 200 PSI (14kg / 센티미터 제곱.) 유닛.

모델 아니오.		맥스. 벨트 폭		평판 차원						맥스. 접합 길이		스패너 바				수량 볼트 / 핵심 조립.	주요 성분 중량
		맥스. 벨트 폭		A(mm)		B(mm)		C(mm)		맥스. 접합 길이		수량	타입	길이			평판	바	볼트 / 핵심 조립.	전체 중량
		에	밀리미터	에	밀리미터	에	밀리미터	에	밀리미터	에	밀리미터	수량	타입	에	밀리미터		킬로그램	킬로그램	킬로그램	킬로그램
		32	815	26	660	43	1090	40	1015	12	305	3개 세트	EA	55	1397		49	31	8	455
RVP	2843	32	815	28	710	43	1090	40	1015	14	355	3개 세트	EA	55	1397	6	53	31	8	466
RVP	3343	32	815	33	840	43	1090	40	1015	19	485	4개 세트	EA	55	1397	8	62	31	8	572
RVP	3743	32	815	37	940	43	1090	40	1015	23	585	4개 세트	EA	55	1397	8	70	31	8	594
RVP	2850	38	965	28	710	50	1270	46	1180	19	355	3개 세트	EA	62	1574	6	61	35	8	511
RVP	3350	38	965	33	840	50	1270	46	1180	19	485	4개 세트	EA	62	1574	8	72	35	8	629
RVP	4250	38	1120	42	1065	50	1270	46	1180	28	710	5개 세트	EA	62	1574	10	92	35	9	722
RVP	2856	44	1120	28	710	56	1420	52	1320	14	355	3개 세트	EAX	68	1727	6	69	47	9	607
RVP	3756	44	1120	37	940	56	1420	52	1320	23	585	4개 세트	EAX	68	1727	8	91	47	9	781
RVP	4256	44	1170	42	1065	56	1420	52	1320	28	710	5개 세트	EAX	68	1727	10	103	47	9	928
RVP	2658	46	1170	26	660	58	1420	52	1320	12	305	3개 세트	EAX	70	1727	6	66	48	9	607
RVP	3358	46	1170	33	840	58	1475	54	1370	19	485	4개 세트	EAX	70	1778	8	84	48	9	772
RVP	3758	46	1170	37	940	58	1475	54	1370	23	585	4개 세트	EAX	70	1778	8	94	48	9	800
RVP	4558	46	1170	45	1140	58	1475	54	1370	31	785	5개 세트	EAX	70	1778	10	114	48	9	973
RVP	2862	50	1270	28	840	62	1575	57	1460	14	355	3개 세트	EAX	74	1879	6	76	51	9	650
RVP	3365	52	1320	33	915	65	1650	60	1530	19	485	4개 세트	EAX	77	1955	8	94	53	9	836
RVP	3665	52	1320	36	1015	65	1650	60	1530	22	560	4개 세트	EAX	77	1955	8	103	53	9	859
RVP	4068	55	1395	40	480	68	1725	63	1600	26	660	5개 세트	EB	80	2032	10	119	61	10	1117
RVP	2469	56	142	24	710	69	1750	64	1625	10	255	3개 세트	EAX	81	2057	6	73	56	9	667

기록 :

상술은 주목하지 않고 변하기에 쉽습니다 ;
모든 단위에 내장 냉각 기준 ;
전체 중량은 전기적 제어 패널, 캐이블 부속품을 포함하고, 모든 모델들을 위한 템플릿을 구축했습니다 ;
200 PSI 모델들은 유압 펌프와 저장소 단위 모델 HPP20-4를 포함합니다 (100PSI/7 킬로그램 / 센티미터 제곱 위에 압력을 운영하는 것을 위해 명령인) ;
0-199deg 사이에 조정할 수 있는 온도.Ｃ ;
부분적 경화제는 22 급 선입견에 구축됩니다, 16/20 또는 다른 급이 선택적입니다 ;
사용자 지정 크기, 직사각형 구조와 청구하는 대로 이용 가능한 다수 평판 배열.

*********************************************************

명령, 플스가 아래 정보를 제공할 때, 우리의 기술자는 당신을 위한 해결책을 만들 것이거나 플스가 최저 전통적 사이즈 테이블로부터 한 모델을 선택합니다

맥스 벨트 폭
가열 플래튼 길이 (또는 플스가 벨트 제조사의 추천된 접합 길이를 공급합니다)
어떤 종류의 벨트, 가벼운 의무 벨트 또는 무거운 의무 벨트, 벨트 모형 부정.
작업 전압
압력 요구사항 (정상적인 우리의 경험은 0.8Mpa인 것처럼 1.2Mpa가 EP 벨트를 위해 있, 1.4Mpa가 강심 벨트를 위해 있습니다)
가열 플래튼 (표준이 22 급일 것입니다)의 급

정상적 경화제 모델 시트 :

A= 접합 길이
B= Bet 폭
벨트를 따라 평판의 C=Length
평판의 D= 폭
허리둘레에 대한 측정된 스퀘어
E= 선입견 앤지
선입견 위의 벨트를 따라

주요 구성요소 :

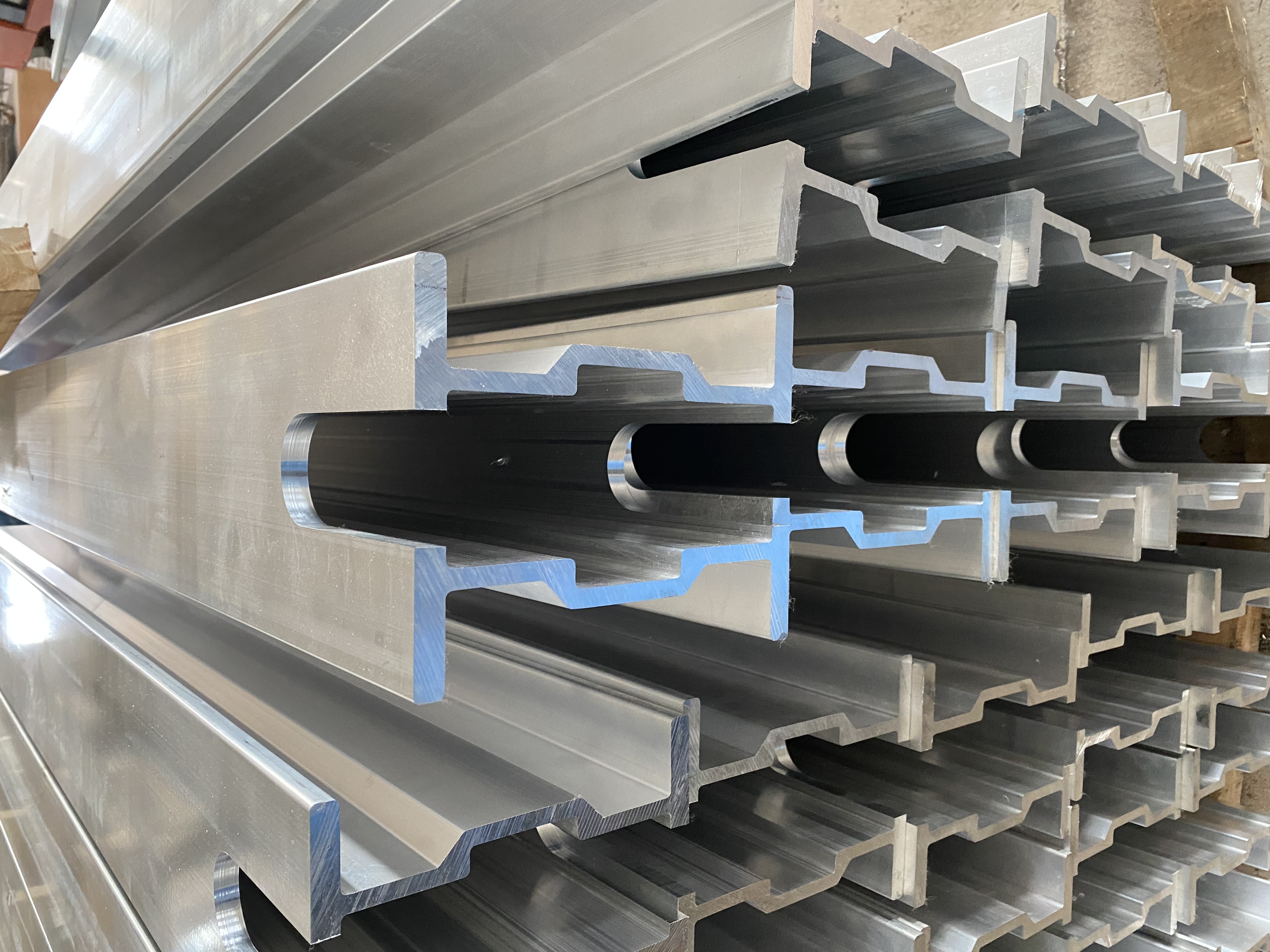

바는 당신의 필요를 위한 맞춤형 솔루션을 제공하는 것이 다양한 프로필과 길이에 이용할 수 있습니다
바는 특별히 런닝 머신기를 위해 설계되고, 품질 압출 알루미늄에서 제조했습니다
다양한 볼트와 핵심 스타일은 각각 직사각형 형태를 보충하고, 안전한 가압된 접속을 제공합니다

EA 빔

압착 볼트는 높은 수준의 안전을 위한 교차하는 빔 프로파일을 통과합니다

Ｌ 이장 볼트는 고강도강으로 만들었나, 전통적 강철 하나에 대하여이하로 2 킬로그램이 볼트를 팽팽하게 합니다.

이장 볼트 스레드는 손상에 대하여 보호했습니다
이장 볼트는 위로 밀봉했고, 오염에 대하여 보호했습니다

3. 가벼운 알루미늄 평판은 평판 이내에 새로운 급냉 설비를 사용합니다.

4. 사용자 지정 크기, 직사각형 구조와 다수 평판 배열은 청구하는 대로 또한 이용 가능합니다.

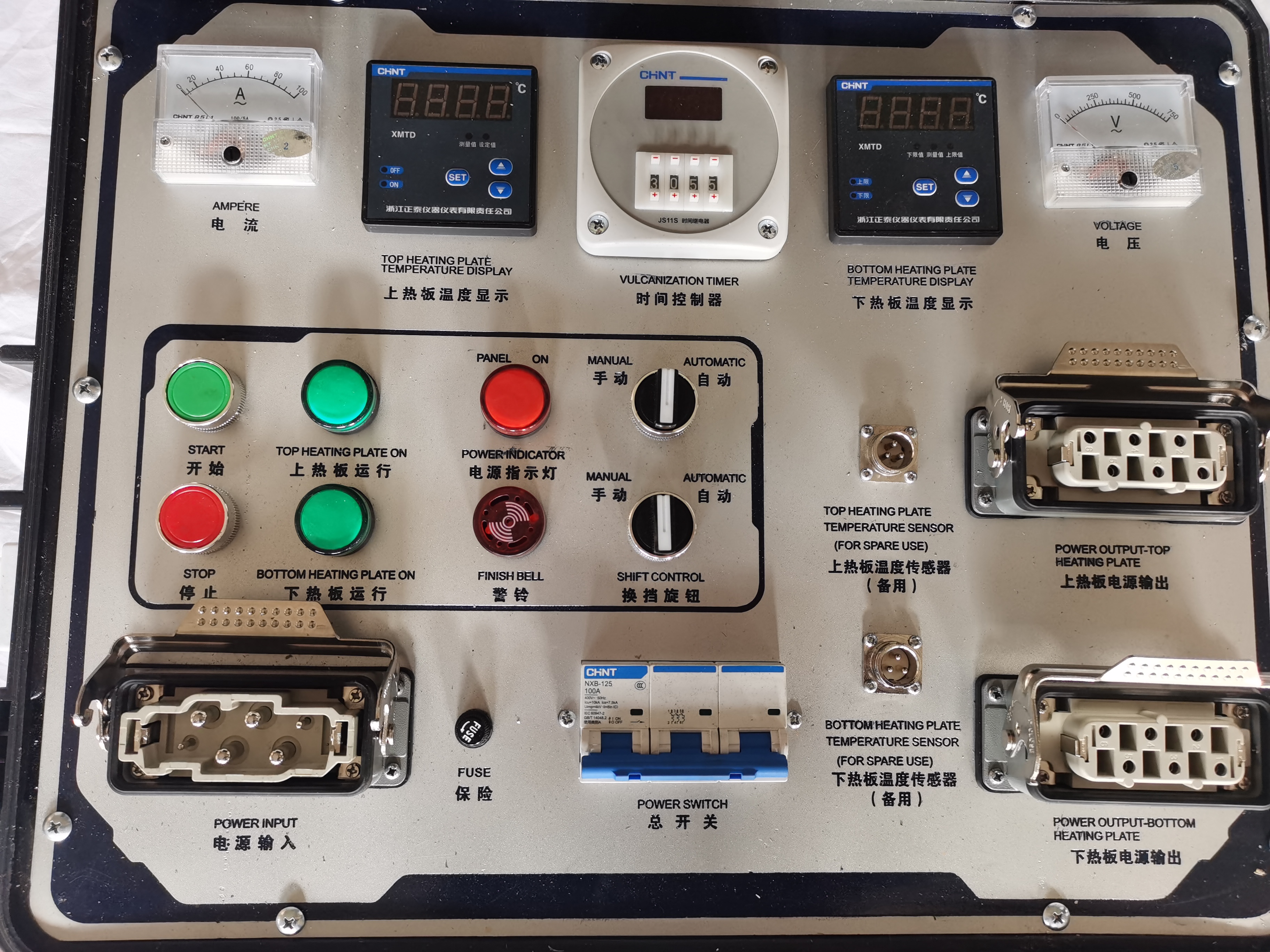

5. 전자공학 제어 캐비넷

요구된 제어 내각의 설계는 전열판의 번호에 의존합니다
설정 포인트와 실제값 온도의 디지털 표시인 두배 PT 100 를 경유하는 전열판안에 적정 온도 측정
전자식 온도 조절계들의 빠른 프로그래밍
초과 전압에 대한 보호를 위한 전압 모니터

수동 동작 모드로의 전자적 제어 실패 스위치의 경우에
디지털 자동 타이머
한 개의 가열 회로 +/- 2.5 Ｋ 사이의 차이의 모니터링
광 신호는 경화 시간 말을 보여줍니다
최소 보호 클래스 IP 44

6. 압력백 시스템이 양쪽 물과 공기를 위해 사용될 수 있습니다, 한번 주조가, 없이 금속 프레임, 경량, 우리의 공장에서 시험 압력은 2.5MPA입니다 (금속 프레임과 볼트, 고중량으로 고쳐진 오래된 디자인 압력백)

압력 시스템

A. 자동압이 압력계로 펌프질하도록 압력 최고 200PSI까지 쉬운 어플리케이션이 허락합니다. 스틸코드 벨팅을 위해, 표준은 자동차 압력 펌프일 것입니다. 가열 플래튼의 사용 새로운 냉각 시스템 뒤에 지금 또한 냉방을 위해 압력 펌프를 사용하세요.

비. 공기 압축기, 기압, 어떤 압력 펌프, 그와 같은 냉각 펌프와 작업이 냉각을 위해 사용할 수 있는 때인 냉각 펌프. (플스는 그것을 주목하고, 면 표준 전압이 220V 단일 상이도록 명령하기 전에 냉각 펌프 작업 전압, 플스를 위한 어떠한 특수한 요구 사항도 우리에게 통보하게 합니다)

Ｃ. 수동식 펌프 : 매뉴얼 수압

보통 우리는 수행원으로 패킹 리스트를 제공합니다 :

#1	수 냉각 장치에서 구조와 전열판	2개 부분
#2	알메스 타입 압력 가방	1개 부분
#3	가열 절연 플레이트	3개 부분
#4	표준 제어 박스	1개 세트
#5	대들보	경화제로서
#6	래칫랜치	2개 핸들
#7	플러그 10과 주 전선 / 케이블은 잽니다	1개 부분
#8	플러그 5와 2차 와이어 / 케이블은 잽니다	2개 부분
#9	전기적 펌프	1개 세트
#10	고압 호스	15Mpa 5 미터
#11	클램프 볼트, 핵심, 가스킷	10개 세트
#12	(선택적인) 클램프 장치	요구로서
