| 가격 | Negotiation |
| MOQ | 1 pcs |
| 배달 시간 | 3-12 working days |
| 상표 | E-link |
| Place of Origin | China |
| Model Number | LNK-M3G-1V Series |
| Packaging Details | Carton Packaging |
| Payment Terms | L/C,T/T,Western Union,MoneyGram,Paypal |
| Supply Ability | 1000 pcs/month |
| Brand Name | E-link | Model Number | LNK-M3G-1V Series |
| Place of Origin | China | Minimum Order Quantity | 1 pcs |
| Price | Negotiation | Payment Terms | L/C,T/T,Western Union,MoneyGram,Paypal |
| Supply Ability | 1000 pcs/month | Delivery Time | 3-12 working days |
| Packaging Details | Carton Packaging | Dimensions (LxWxH) | 73 x 44 x 17 mm (TX) ; 73 x 44 x 17 mm (RX) ;185 x 132 x 100 mm (Package) |
| Weight | 75g (TX); 75g (RX) ;450g (Package) | Casing | Aluminum Case |
| Mounting Options | Desktop | Operating Temperature (℃) | -20℃～+70℃ |
| Storage Temperature | -40℃～+80℃ |
장점
► 각 채널은 8채널 오디오 임베디드 포함;
► 자동 케이블 이퀄라이제이션, 3.2Gb/s 미만의 모든 속도에 사용 (Belden 1694A);
► 자동 리클로킹 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► SDI 카메라 시스템과 직접 호환
► 최대 80km의 장거리 전송 기능
► 핫 스왑 및 핫 플러그;
► 모든 병리적 패턴 처리, 완전 디지털 비압축 방송 레벨 전송;
► 작동 상태를 모니터링하는 LED 상태 표시;
► 슈퍼 광학 다이내믹 레인지 및 조정 불필요;
► 1470~1610nm CWDM 파장 옵션;
► 산업 수준의 초광범위 온도 범위(-20℃~+70℃), 다양한 환경에 적응 가능;
개요

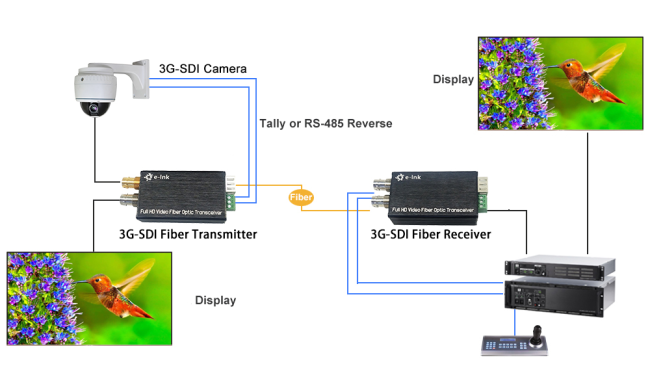

LNK-M3G-1V 시리즈 미니형 3G/HD-SDI 파이버 컨버터는 1채널 3G를 지원합니다/HD-SDI비디오 (오디오 임베디드) & 탈리& 리버스 RS485 신호는 광섬유 케이블을 통해 전송됩니다., 그리고 3G를 통해 로컬에서 신호를 모니터링합니다/HD-SDI 루프 출력. E-link 3G/HD-SDI 파이버 컨버터 비디오는 1080P 3G용 송신기 1개와 수신기 1개를 포함합니다/HD-SDI 신호.
기술 지표
|
광섬유 인터페이스 |
|
|
파이버 인터페이스 |
S임플렉스 LC |
|
전송 거리 |
550m-20Km |
|
파장 |
1310nm/1550nm |
|
비디오 |
|
|
비디오 인터페이스 |
BNC |
|
비디오 입력/출력 임피던스 |
75Ω |
|
비디오 입력/출력 전압 |
일반:1Vpp, 최소 0.5Vpp, 최대 1.5Vpp |
|
비디오 비트율 |
최대 3.2Gb/s |
|
차동 이득 (10%～90% APL) |
|
|
SDI 형식 지원 |
625/25 PAL |
|
525/29.97 NTSC, 525/23.98 NTSC |
|
|
720p50, 720p59.94 |
|
|
1080i 23/24/30/50/59.94 |
|
|
1080P 23.98/24/30/50/60 |
|
|
비디오 SDI 표준 |
270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
|
SMPTE425M 3Gb/s 매핑(3G-SDI) |
|
|
SMPTE424M 3Gb/s 직렬 인터페이스(3G-SDI) |
|
|
데이터 |
|
|
물리적 인터페이스 |
산업 표준 나사 단자 |
|
데이터 유형 |
탈리 & 리버스 RS485 |
|
주파수/속도 지원 |
RS422의 경우 최대 115200bps RS485의 경우 최대 57600bps |
|
BER |
9 |
|
전기적 특성 |
|
|
전원 어댑터 |
DC 5V |
|
전력 소비 |
5W |
|
LED 표시기 |
|
|
SDI |
SDI 비디오 |
|
P/T |
전원 공급 장치 |
|
기계적 특성 |
|
|
크기 (LxWxH) |
73 x 44 x 17 mm (TX) 73 x 44 x 17 mm (RX) 185 x 132 x 100 mm (패키지) |
|
W에이트 |
75g (TX) 75g (RX) 450g (패키지) |
|
케이스 |
알루미늄 케이스 |
|
장착 옵션 |
데스크탑 |
|
환경 |
|
|
작동 온도 |
-20℃～+70℃ |
|
보관 온도 |
-40℃～+80℃ |
|
작동 습도 |
0~95% |
|
MTBF |
≥100000 시간 |
주문 정보
|
모델 |
설명 |
|
LNK-M3G-1V-MM |
to Fiber 컨버터 (탈리 포함)3G-SDIto Fiber 컨버터 (탈리 포함)및 루프 아웃, SMF, LC 파이버 커넥터 40KM, LC 파이버 커넥터응용 프로그램, 송신기 및 수신기 포함, 쌍으로 사용 |
|
미니형 |
to Fiber 컨버터 (탈리 포함)& 리버스 RS485및 루프 아웃, SMF, LC 파이버 커넥터 40KM, 송신기 및 수신기 포함, 쌍으로 사용응용 프로그램LNK-M3G-1V-40 |
|
3G-SDI |
to Fiber 컨버터 (탈리 포함)& 리버스 RS485및 루프 아웃, SMF, LC 파이버 커넥터 40KM, 송신기 및 수신기 포함, 쌍으로 사용응용 프로그램 |
