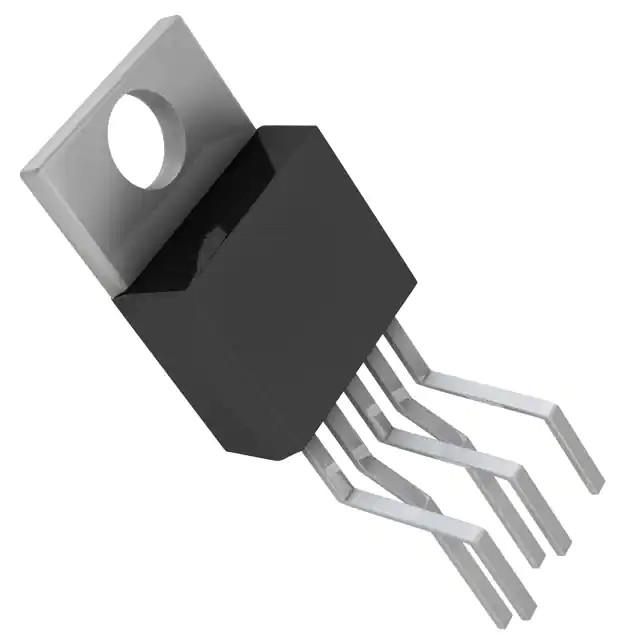

배터리 업컨버터용 LT1070 LT1071 PMIC 칩 TO220 5V 스위칭 레귤레이터 IC

LT1070 LT1071 TO220 아날로그 장치 부품의 선형 IC 순방향 컨버터 스위칭 레귤레이터 IC

LT1070/LT1071은 모놀리식 고전력 스위칭 조정기입니다.벅, 부스트, 플라이백, 순방향, 반전 및 "Cuk"을 포함한 모든 표준 스위칭 구성에서 작동할 수 있습니다.고전류, 고효율 스위치는 모든 발진기, 제어 및 보호 회로와 함께 다이에 포함됩니다.모든 기능을 통합하여 LT1070/LT1071을 표준 5핀 T0-220 전원 패키지에 구축할 수 있습니다.이를 통해 사용이 매우 간편하고 3핀 선형 레귤레이터로 얻을 수 있는 것과 유사한 "버스트 방지" 작동을 제공합니다.LT1070/LT1071은 3V ~ 60V의 공급 전압으로 작동하고 6mA의 대기 전류만 소비합니다.외부 전원 장치 없이 최대 100W의 부하 전력을 제공할 수 있습니다.전류 모드 스위칭 기술을 활용하여 우수한 AC 및 DC 부하와 라인 레귤레이션을 제공합니다.LT1070/LT1071에는 현재 사용 가능한 훨씬 더 사용하기 어려운 저전력 제어 칩에서도 찾아볼 수 없는 고유한 기능이 많이 있습니다.적응형 antisat 스위치 드라이브를 사용하여 효율성 손실 없이 매우 광범위한 부하 전류를 허용합니다.외부에서 활성화된 셧다운 모드는 총 공급 전류를 대기 작동의 경우 일반적으로 50µA로 줄입니다.LT1070/LT1071에 내장된 옵션 "플라이백 조절 모드"를 사용하면 광커플러나 추가 변압기 권선 없이 완전히 절연되고 조절된 출력을 생성할 수 있습니다.

신청:

■ 10A에서 논리 공급 5V

■ 5V 로직 - ±15V 연산 증폭기 공급

■ 오프라인 컨버터 최대 200W

■ 배터리 업컨버터

■ 전원 인버터(+ to –) 또는 (– to +)

■ 완전 부동 다중 출력

■ 저전류 애플리케이션의 경우 LT1072 참조

특징:

넓은 입력 전압 범위: 3V ~ 60V

■ 낮은 대기 전류: 6mA

■ 내부 5A 스위치(LT1071의 경우 2.5A)

■ 매우 적은 수의 외부 부품 필요

■ 과부하로부터 자체 보호

■ 거의 모든 스위칭 토폴로지에서 작동

■ 셧다운 모드는 50µA의 공급 전류만 소비합니다.

■ 플라이백 조절 모드에는 완전 부동 출력이 있습니다.

■ 표준 5핀 TO-220 패키지 제공

■ 외부 동기화 가능

()는 거의 모든 유형의 전자 장비에 사용되는 고성능 아날로그, 혼합 신호 및 디지털 신호 처리(DSP) 집적 회로(IC)의 광범위한 포트폴리오를 설계, 제조 및 마케팅하는 세계적인 선두 기업입니다. .1965년에 설립된 이래로 우리는 전자 장비의 신호 처리와 관련된 엔지니어링 문제를 해결하는 데 주력해 왔습니다.전 세계적으로 100,000명 이상의 고객이 사용하는 당사의 신호 처리 제품은 온도, 압력, 소리, 빛, 속도 및 움직임과 같은 실제 현상을 다양한 범위에서 사용되는 전기 신호로 변환, 조절 및 처리하는 데 근본적인 역할을 합니다. 전자 장치의.

우리 의 모든 제품에 대한 주문을 수락하고 포괄적인 기술 지원을 제공합니다.
