| 가격 | negotiated |
| MOQ | 10 |
| 배달 시간 | 7-15days |
| 상표 | Customized |
| 원산지 | 중국 |
| Certification | ROHS |
| 모델 번호 | 맞춤형 PCBA |
| 패키징 세부 사항 | 표준 패키지 |
| 지불 기간 | 전신환, 웨스턴 유니온 |
| 공급 능력 | 10000 PC / 달 |
| Brand Name | Customized | 모델 번호 | 맞춤형 PCBA |
| 원산지 | 중국 | 최소 명령량 | 10 |
| Price | negotiated | 지불 기간 | 전신환, 웨스턴 유니온 |
| 공급 능력 | 10000 PC / 달 | 배달 시간 | 7-15days |
| 패키징 세부 사항 | 표준 패키지 | Certification | ROHS |
| 레이어 | 1,2,4,6, 최대 22개의 레이어 | 이름 | PCB(인쇄회로기판) 어셈블리 |
| 재료 | FR-4, 유리에폭시, FR4 High Tg | 구리 두께 | 1/2OZ 1OZ 2OZ 3OZ |
| 표면가공도 | HASL, 니켈, 금, 주석, 은, OSP 등 | PCB는 타이핑합니다 | 엄격한, 탄력적, 경성-연성 |
| 주식 | 재고 중 |
PCB(Printed Circuit Board) 조립 및 SMT 제조사 원스톱 서비스
사양
| PCB 기술 사양 | |
| 주문 수량 | 1-500,000 |
| 층 | 1,2,4,6, 최대 22개의 레이어 |
| 재료 | FR-4, 유리 에폭시, FR4 High Tg, Rohs 준수, 알루미늄, Rogers 등 |
| PCB 유형 | 강성, 유연성, 강성-유연성 |
| 모양 | 모든 모양: 직사각형, 원형, 슬롯, 컷아웃, 복잡하고 불규칙한 등 |
| 최대 PCB 치수 | 20inch*20inch 또는 500mm*500mm |
| 두께 | 0.4~4.0mm |
| 두께 공차 | ± 10% |
| 구리 두께 | 1/2OZ 1OZ 2OZ 3OZ |
| 구리 두께 공차 | ± 0.25oz |
| 표면 마무리 | HASL, 니켈, 금, 주석, 은, OSP 등 |
| 솔더 마스크 | 녹색, 빨간색, 흰색, 노란색, 파란색, 검정색 등 |
| 실크 스크린 | 흰색, 노란색, 검정색 또는 음수 등 |
| 실크 스크린 최소 선 너비 | 0.006'' 또는 0.15mm |
| 최소 드릴 구멍 직경 | 0.01'', 0.25mm 또는 10밀 |
| 최소 트레이스/갭 | 0.075mm 또는 3mil |
| PCB 절단 | 전단, V-점수, 탭 라우팅 |
| 솔더 마스크 | 녹색, 빨간색, 흰색, 노란색, 파란색, 검정색 등 |
| 실크 스크린 | 흰색, 노란색, 검정색 또는 음수 등 |
| 실크 스크린 최소 선 너비 | 0.006'' 또는 0.15mm |
| 최소 드릴 구멍 직경 | 0.01'', 0.25mm 또는 10밀 |
| 최소 트레이스/갭 | 0.075mm 또는 3mil |
| PCB 절단 | 전단, V-점수, 탭 라우팅 |
|
PCB 조립 기능 |
||
| 안건 | 기술적인 모수 | |
| SMT 조인트 최소공간 | 0201mm | |
| QFP 공간 | 피치 0.3mm | |
| 최소패키지 | 0201 | |
| 최소크기 | 2*2인치(50*50mm) | |
| 최대크기 | 14*22인치(350*550mm) | |
| 배치 정밀도 | ±0.01mm | |
| 배치 정밀도 | QFP, SOP, PLCC, BGA | |
| 배치 기능 | 0805, 0603, 0402, 0201 | |
| PCB 리드 타임(근무일) 일반적으로 | |||||
| 단면, 양면 | 4층 | 6층 | 8층 이상 | HDI | |
| 샘플 리드 타임(일반) | 5-6 | 6-7 | 7-8 | 10-12 | 10-12 |
| 샘플 리드 타임(빠르게) | 48-72시간 | 5 | 6 | 6-7 | 12 |
| 대량 생산 리드 타임 | 7-9 | 10-12 | 13-15 | 16 | 20 |
| PCB 조립 리드 타임 | |||||
| 샘플 리드 타임 | PCB Fab+Components 준비 +PCBA=15 근무일 | ||||
| 대량 생산 리드 타임 | PCB Fab+Components 준비 +PCBA=21workdays | ||||

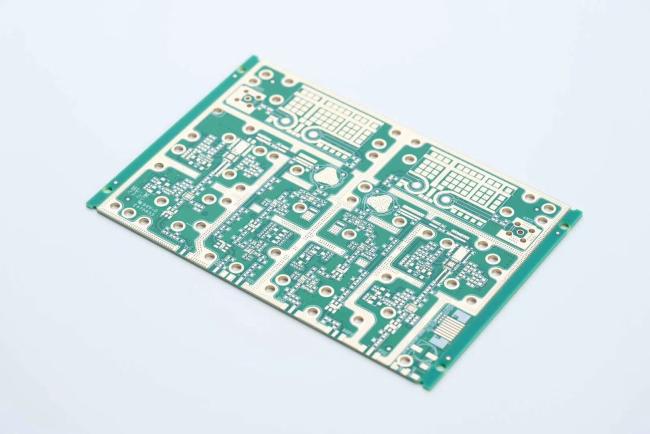

이미지:
견적 요구 사항:
* 베어 PCB 보드의 거버 파일.
*조립을 위한 BOM(자재 명세서).
*납기 시간을 단축하기 위해 수용 가능한 구성 요소 대체가 있는지 친절하게 알려주십시오.
*필요한 경우 테스트 가이드 및 테스트 설비.
