GYDTS 스틸 테이프 장갑 항공 광섬유 케이블 1000m 단일 모드

가격	Negotiable
MOQ	2km
배달 시간	Negotiable
상표	YUANTONG
원산지	중국
Certification	ISO
모델 번호	그이드츠
포장에 대한 세부 사항	드럼

제품 세부 정보

제품 사양

Brand Name	YUANTONG	모델 번호	그이드츠
Certification	ISO	원산지	중국
최소 주문량	2KM	포장에 대한 세부 사항	드럼
외장 층	PSP 스틸	케이블 길이	1000m
섬유 유형	단일 모드	케이블 유형	공중선
광학 케이블 중량	246-439kg/km	재킷 소재	PE
사양	110.8m	느슨한 튜브	PBT
케이블 구조	유니 롤러스 튜브 SWA 및 알루미늄 갑옷	인장 강도	1000N
예어	그이드츠	무장합니다	강철 줄자
케이블 직경	10mm

제품 설명

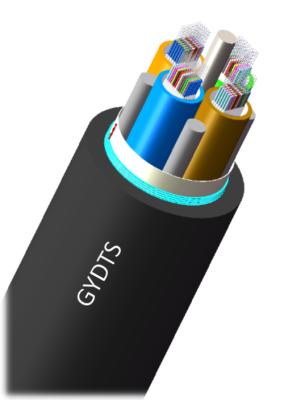

광케이블의 구조는 단일 모드 또는 다중 모드 광섬유 테이프를 방수 화합물로 채워진 고탄성 플라스틱으로 만들어진 루즈 튜브에 삽입하는 것입니다. 케이블 코어의 중심은 금속 보강 부품입니다. 특정 코어 수의 광케이블의 경우, 폴리에틸렌 패드 층이 금속 중앙 보강 부품 외부에 압출됩니다. 루즈 튜브(및 충전 로프)는 중앙 보강 부재 주위에 꼬여 콤팩트하고 둥근 케이블 코어를 형성합니다. 케이블 코어 내부의 틈새는 방수 화합물로 채워지고, 강철-폴리에틸렌 결합 시스가 압출되어 케이블을 형성합니다.

포설 방법

파이프라인, 비자립 가공 등

적용 범위

장거리 통신 및 사무실 간 통신 등에 적합하며, 주로 주 간선 루프의 배선에 사용됩니다.

실행 표준

YD/T 981.3-2009 액세스 네트워크용 광섬유 테이프 케이블: 루즈 시스 스트랜디드 타입.

제품 특징

루즈 슬리브의 광섬유 밴드의 과도한 길이와 케이블링 방식의 합리적인 설계 및 정확한 제어는 광케이블에 우수한 기계적 및 환경적 성능을 부여합니다.
보강 부품 외부와 케이블 코어 내부는 방수 케이블 페이스트로 채워져 광케이블의 방습 및 방수 효과를 보장합니다.
광케이블은 유연성이 뛰어나고 굽힘에 강합니다.
케이블 코어 주위에 세로로 감긴 강철 테이프는 광케이블의 방습 효과를 향상시키고 동시에 특정 압축 저항과 설치류로 인한 손상을 방지하는 능력을 갖습니다.
리본 광섬유는 광섬유의 밀도와 광케이블에 설치된 섬유의 양을 크게 증가시킵니다. 섬유 밴드 중간에서 쉽게 꺼낼 수 있고, 연결이 용이하며, 청소가 편리하고, 설치 비용이 저렴합니다.

기술 매개변수 (일반 값)

모델	코어	외경 /mm	인장 /N	압착 N/100mm	최소 굽힘 반경 /mm	단일 모드 광섬유 감쇠 dB/KM	적용 온도 /℃	광케이블 참조 중량 kg/KM
			장기	단기	장기	단기	"동적"	정적	1310nm	1550nm
GYDTS	144	16.8	600	1500	300	1000	20D	10D	≤0.36	≤0.22	-40～+60	246
GYDTS	192	17.4	600	1500	300	1000	20D	10D	≤0.36	≤0.22	-40～+60	273
GYDTS	216	19.6	600	1500	300	1000	20D	10D	≤0.36	≤0.22	-40～+60	328
GYDTS	288	20.2	600	1500	300	1000	20D	10D	≤0.36	≤0.22	-40～+60	368
GYDTS	432	21.7	600	1500	300	1000	20D	10D	≤0.36	≤0.22	-40～+60	418
GYDTS	576	22.3	600	1500	300	1000	20D	10D	≤0.36	≤0.22	-40～+60	439
