GYTS 강철 테이프 장갑 광섬유 케이블 4 코어 3000m

가격	Negotiable
MOQ	20km
배달 시간	Negotiable
상표	YUANTONG
원산지	중국
Certification	ISO
모델 번호	GYTS
포장에 대한 세부 사항	드럼
공급 능력	1000 킬로미터

제품 세부 정보

제품 사양

Brand Name	YUANTONG	모델 번호	GYTS
Certification	ISO	원산지	중국
최소 주문량	20 킬로미터	공급 능력	1000 킬로미터
포장에 대한 세부 사항	드럼	색상	검은색
재킷 색상	흰색, 검정색 또는 사용자 정의	굽힘 반경	정적 : 20D, 동적 : 10D
모델	GYTA	광케이블 길이	3000m/드럼
지휘자 수	4	작동 온도	+60' Ｃ에 대한 -20' Ｃ
물 차단 시스템	충전용 콤파운드	불 retardant	IEC 60332-3-24
운송 패키지	우드 드럼	애플리케이션	장거리 통신 및 LAN
허락된 인장 강도	>10000N	유형	광섬유 케이블
UV 저항	예	설치 온도	+50' Ｃ에 대한 -10' Ｃ

제품 설명

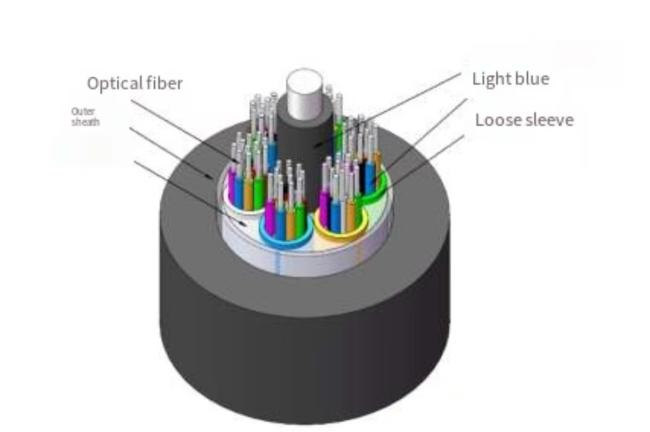

광케이블의 구조는 단일 모드 또는 다중 모드 광섬유를 방수 화합물로 채워진 고탄성 플라스틱으로 만들어진 루즈 튜브에 삽입하는 것입니다. 케이블 코어의 중심은 금속 보강 구성 요소입니다. 특정 코어 수를 가진 일부 광케이블의 경우, 폴리에틸렌 패드 층이 금속 중앙 보강 구성 요소 외부에 압출됩니다. 루즈 튜브(및 충전 로프)는 중앙 보강 부재 주위에 꼬여 콤팩트하고 둥근 케이블 코어를 형성합니다. 케이블 코어 내부의 틈새는 방수 화합물로 채워지고, 강철-폴리에틸렌 결합 시스가 외부에 압출되어 케이블을 형성합니다.

포설 방법

파이프라인, 비자립 가공선 등

적용 범위

장거리 통신 및 사무실 간 통신 등에 적합

실행 표준

YD/T 901-2018 가닥 통신용 옥외 광케이블.

제품 특징

루즈 튜브 내 광섬유의 과도한 길이의 합리적인 설계 및 정확한 제어와 케이블링 방법은 광케이블에 우수한 기계적 및 환경적 성능을 부여합니다.
보강 부품 외부와 케이블 코어 내부는 방수 케이블 페이스트로 채워져 광케이블의 방습 및 방수 효과를 보장합니다.
광케이블은 유연성이 뛰어나고 굽힘에 강합니다.
케이블 코어 주위에 세로로 감긴 강철 테이프는 광케이블에 더 나은 방습 효과를 부여하며, 동시에 특정 압축 저항과 설치류로 인한 손상을 방지하는 능력을 갖습니다.

기술 매개변수 (일반 값)

모델	코어 수	외경 /mm	인장 /N	압착 N/100mm	최소 굽힘 반경 /mm	광섬유 감쇠 dB/KM	적용 온도 /℃	무게 kg/KM
			장기	단기	장기	단기	"동적"	정적	1310nm	1550nm
GYTS	2-30	8.4	600	1500	300	1000	20D	10D	≤0.36	≤0.22	-40～+60	75
GYTS	32-36	8.7	600	1500	300	1000	20D	10D	≤0.36	≤0.22	-40～+60	88
GYTS	38-60	9.2	600	1500	300	1000	20D	10D	≤0.36	≤0.22	-40～+60	91
GYTS	62-72	9.8	600	1500	300	1000	20D	10D	≤0.36	≤0.22	-40～+60	113
GYTS	74-96	11.3	600	1500	300	1000	20D	10D	≤0.36	≤0.22	-40～+60	138
GYTS	98-120	12.6	600	1500	300	1000	20D	10D	≤0.36	≤0.22	-40～+60	165
GYTS	122-144	13.8	600	1500	300	1000	20D	10D	≤0.36	≤0.22	-40～+60	193
